نوار نقاله یکی از تجهیزات مهم در صنایع مختلف مانند معادن، کارخانجات تولیدی، صنایع غذایی، و لجستیک است که برای جابهجایی مواد و محصولات به کار میرود. این سیستم باعث افزایش راندمان، کاهش هزینههای حملونقل، و بهبود ایمنی در محیطهای صنعتی میشود.
مقایسه نوار نقاله ثابت و متحرک
| ویژگیها | نوار نقاله ثابت | نوار نقاله متحرک |
|---|---|---|
| نصب و جابهجایی | ثابت در یک مکان | قابلیت جابهجایی |
| هزینه اولیه | بالاتر | کمتر |
| ظرفیت حمل | بالا و مداوم | متوسط و متغیر |
| نگهداری | نیاز به نگهداری کمتر | نگهداری بیشتر به دلیل حرکت و تغییر مکان |
| کاربرد | خطوط تولید دائمی، معادن، صنایع سنگین | بارگیری، پروژههای موقت، کشاورزی |

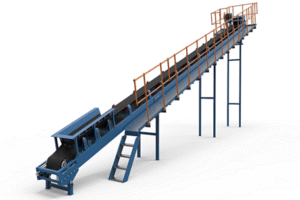

۱. نوار نقاله ثابت (Fixed Conveyor)
این نوع نوار نقاله برای استفاده در محیطهایی طراحی شده که به جابهجایی مداوم و ثابت مواد نیاز دارند. در ادامه برخی از جزئیات فنی مهم آن آورده شده است:
مشخصات فنی:
⦁ جنس نوار(Belt Material): نوارهای استفاده شده در نوار نقاله ثابت از جنسهای مختلفی همچون پلیاستر، نئوپرن، PVC و لاستیک مقاوم به سایش ساخته میشوند. برای محیطهای سخت مانند معادن، از لاستیکهای مقاوم به حرارت و سایش استفاده میشود.
⦁ عرض نوار(Belt Width): بسته به نوع مواد و میزان حجم جابهجایی، عرض نوار از ۴۰۰ میلیمتر تا ۲۴۰۰ میلیمتر متغیر است. عرض نوار تأثیر زیادی در ظرفیت حمل مواد دارد.
⦁ ظرفیت حمل(Capacity): ظرفیت نوار نقاله ثابت با توجه به عرض نوار، سرعت حرکت و نوع مواد جابهجا شونده متغیر است. به طور کلی، ظرفیت حمل مواد بین ۱۰۰ تا ۵۰۰۰ تن در ساعت میتواند باشد.
⦁ موتور محرک(Drive Motor): از موتورهای الکتریکی سهفاز استفاده میشود که قدرت آنها متناسب با طول و ظرفیت نوار نقاله از ۵ تا ۲۰۰ کیلووات متغیر است. برای کنترل بهتر سرعت، از درایوهای فرکانس متغیر (VFD) استفاده میشود.
⦁ رولیکها(Rollers): رولیکها وظیفه حمایت از نوار و تسهیل حرکت آن را دارند. رولیکهای نوار نقاله معمولاً از جنس فولاد یا پلیمرهای مقاوم ساخته میشوند و در فواصل معینی روی ساختار فلزی نوار نقاله نصب میشوند.
⦁ سرعت نوار(Belt Speed): معمولاً بین ۰.۳ تا ۴ متر بر ثانیه قابل تنظیم است.
⦁ زاویه شیب(Incline Angle): نوار نقالههای ثابت معمولاً میتوانند با زاویهای تا ۲۰ درجه مواد را جابهجا کنند. برای شیبهای بیشتر، از نوارهای خاص یا تجهیزات کمکی مانند کاسهنقاله (Bucket Elevator) استفاده میشود.
۲. نوار نقاله متحرک (Mobile Conveyor)
این نوع نوار نقاله برای کاربریهای موقت یا قابل جابهجایی طراحی شده است و در شرایط مختلف از آن استفاده میشود. ویژگیهای فنی آن به شرح زیر است:
مشخصات فنی:
⦁ قابلیت حمل و نقل(Mobility): این نوع نوار نقاله به چرخهای لاستیکی یا ریلهای قابل حرکت مجهز است و امکان جابهجایی سریع آن در بین بخشهای مختلف پروژه فراهم است.
⦁ جنس نوار(Belt Material): مشابه نوار نقاله ثابت، نوارهای این سیستم نیز میتوانند از PVC، پلیاورتان یا لاستیک مقاوم باشند. در مدلهای متحرک برای کاهش وزن و افزایش انعطافپذیری، از نوارهای سبکتر استفاده میشود.
⦁ موتور و سیستم محک: از موتورهای الکتریکی کوچکتر و سبکتری نسبت به مدل ثابت استفاده میشود که توان آنها از ۱ تا ۱۰ کیلووات متغیر است. سرعت این نوار نیز با استفاده از سیستم درایو فرکانس متغیر (VFD) قابل تنظیم است.
⦁ ارتفاع و زاویه قابل تنظیم: برخی مدلهای متحرک امکان تنظیم ارتفاع و زاویه شیب را دارند. این تنظیمها معمولاً با سیستمهای هیدرولیک انجام میشود و به کاربر اجازه میدهد نوار نقاله را بهسرعت به ارتفاع و شیب دلخواه تنظیم کند.
⦁ طول نوار نقاله: طول نوار نقاله متحرک بسته به نیاز میتواند بین ۳ تا ۳۰ متر باشد و برای بارگیری و تخلیه مناسب است.
⦁ عرض نوار: بین ۴۰۰ تا ۱۲۰۰ میلیمتر.
⦁ سرعت نوار: معمولاً بین ۰.۲ تا ۳ متر بر ثانیه.
⦁ ظرفیت حمل: بسته به نوع مواد و سرعت، ظرفیت حمل میتواند از ۵۰ تا ۱۰۰۰ تن در ساعت باشد.
