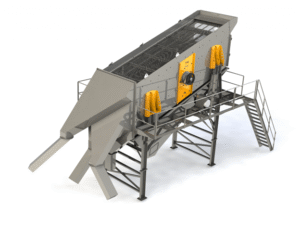

سرند لرزان، یکی از تجهیزات اصلی در فرآوری مواد معدنی برای دانهبندی و جداسازی ذرات بر اساس اندازه ذرات است. این سرندها با ایجاد ارتعاش مکانیکی یا الکترومکانیکی باعث عبور مواد از توریها و جداسازی آنها به چند بخش دانهبندی شده میشوند.
مشخصات فنی کلی:
| مشخصه | مقدار |
|---|---|
| نوع حرکت | لنگى (رفت و برگشتی – eccentric shaft) |
| ابعاد سطح | 2 متر عرض $\times$ 6 متر طول |
| تعداد طبقات | 1 تا 3 طبقه قابل سفارش |
| سایز مش | متغیر، بر اساس نیاز دانه بندی |
| ظرفیت تفکیکی | حدود 150 تا 300 تن در ساعت |
| تعداد شفت | یک عدد محور لنگ مرکزی (eccentric shaft) |
| توان الکتروموتور | 15 تا 22 کیلووات (بسته به بار و طراحی) |
| نوع انتقال قدرت | پولی و تسمه V یا کوپل مستقیم با گیربکس |
| جنس شاسی | فولاد ST52 سنگین با تقویت موضعی |
| سیستم ارتعاش | محور لنگ با وزنههای قابل تنظیم و یاتاقان غلتکی صنعتی |
ویژگیهای فنی برجسته:
⦁ حرکت رفت و برگشتی مناسب برای سرند کردن سنگهای رطوبتدار و مواد با چسبندگی متوسط
⦁ کاهش احتمال گرفتگی مش توریها در مقایسه با سرند ویبره
⦁ قابلیت تعویض آسان توریها و طبقات
⦁ یاتاقانهای Heavy Duty با روغنکاری گریس یا روانکار دائمی
⦁ کم صدا و با لرزش کمتر نسبت به مدلهای ویبرهای
⦁ افزایش طول عمر قطعات در کاربردهای مداوم
جزئیات ساخت و متریال:
| بخش | جنس |
|---|---|
| شاسی و قاب اصلی | فولاد ST52 با جوشکاری CO2 و تست التراسونیک |
| شفت لنگ | فولاد آلیاژی 4140، ماشینکاری دقیق شده |
| توری سرند | فولاد فنر، پلییورتان یا استیل ضدسایش (بسته به نیاز) |
| کوبلینگ و پولیها | چدن داکتیل یا فولاد آلیاژی، بالانس شده |
| یاتاقان | برند SKF یا FAG، خودتنظیم یا شیار عمیق |
کاربردها:
⦁ در خطوط سنگشکنی اولیه و ثانویه
⦁ دانهبندی اولیه مصالح در کارخانههای شن و ماسه
⦁ سرند کانسنگ های انواع فلزات، زغالسنگ، بار فسفات، بوکسیت، و مواد رطوبتدار و …
⦁ مناسب برای مناطق با رطوبت محیطی بالا
سفارشیسازی اختیاری:
⦁ افزودن دریچههای تنظیم دبی روی خروجیها
⦁ سیستم غبارگیر سرند (به همراه کاور و اسپری آب)
⦁ سیستم مونیتورینگ لرزش و یاتاقان
⦁ طراحی سازه نصب برای تراز کردن سرند
نکات بهرهبرداری:
⦁ تراز بودن دقیق پایهها در عمر یاتاقانها و یکنواختی حرکت اهمیت زیادی دارد.
⦁ از تسمههای با کیفیت و پولی بالانسشده استفاده شود تا لرزش به سازه منتقل نشود.
⦁ تنظیم ضربه محور لنگ در شروع بهرهبرداری بر اساس دانهبندی بهینه ضروری است.
